MicroZed 评估套件

产品描述质量度量

MicroZed™ 是基于 Xilinx Zynq®-7000 All Programmable SoC 的低成本开发板。 它独特的设计既可用作基本 SoC 实验的独立评估板,也可配合载卡用作嵌入式的模块上系统(SOM)。MicroZed 包括两个 I/O 报头,可连接到 Zynq-7000 AP SoC 器件可编程逻辑(PL)侧的两个 I/O bank。 在独立模式下,100 PL I/O 不工作。如果插入到载卡,I/O 可用载卡设计定义的方法进行存取。因此,设计人员能在独立模式开始以MicroZed作为学习平台,然后增加现成或定制设计的载卡就能方便地扩展其 SOM 功能。这种独立/SOM相结合的方法能快速推进设计理念从概念向生产发展,让 MicroZed 成为 SoC 应用的理想平台。

如预订购定制 MicroZed,敬请发送电子邮件至:customize@avnet.com。

MicroZed 套件得到 www.microzed.org 社区网站的支持,该网站用户能下载套件文档和参考设计,而且能与其他 Zynq 设计工程师展开协作。

主要性能和优势

  • 1 GB DDR3 SDRAM
  • 10/100/1000 Ethernet
  • 100 组用户 I/O(每个连接器 50 个)
  • 128 Mb QSPI Flash
  • 2x6 Digilent Pmod®兼容接口,为用户 I/O 提供 8 个 PS MIO 连接。
  • 33.33MHz 振荡器
  • 可配置为最多 48 个 LVDS 对或 100 个单端 I/O
  • Micro SD 卡接口
  • PS JTAG 引脚可通过 Pmod 访问
  • USB 2.0
  • USB-UART
  • 用户 LED 和按钮开关
  • XC7Z010-1CLG400C
  • Xilinx PC4 JTAG 配置端口

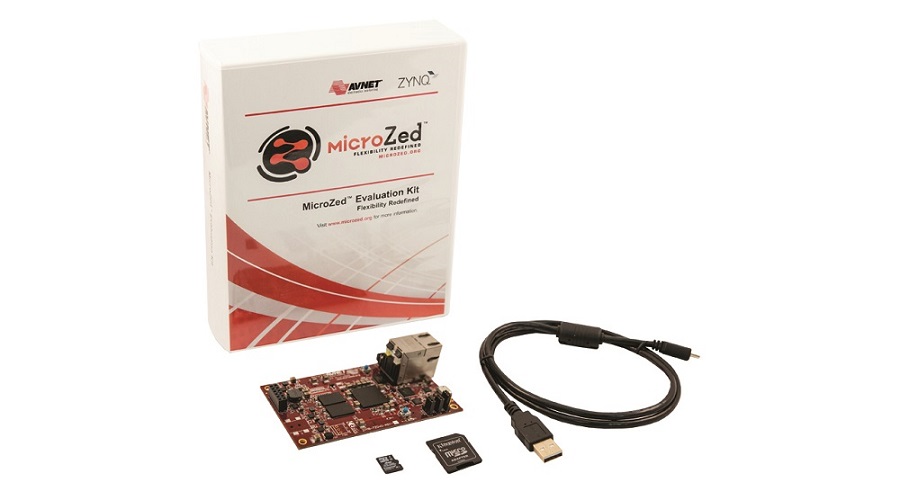

包裝內容物含配件

  • 4 GB SD 卡
  • 入门卡
  • Micro USB cable
  • MicroZed 板
  • Xilinx Vivado 设计版本许可证优惠券(器件锁定为 7Z010)
Avnet查看合作伙伴资料

联盟计划等级:

Premier
要求信息 在线购买
  • 价格: $199
  • 产品编号: AES-Z7MB-7Z010-G
