Zynq UltraScale+ RFSoC ZCU111 评估套件

产品描述

Zynq® UltraScale+™ RFSoC ZCU111 评估套件有助于设计人员为无线、有线接入、预警 (EW)/雷达以及其它高性能 RF 应用快速启动 RF-Class 模拟设计.  该套件采用 Zynq Ultrascale+ RFSoC,支持 8x 4GSPS 12 位 ADC、8x 6.5GSPS 14 位 DAC 和 8 个软决定前向纠错 (SD-FEC)。  该套件配有 ARM Cortex A53 和 ARM Cortex-R5 子系统、UltraScale+ 可编程逻辑以及 Zynq UltraScale+ 器件中的最高信号处理带宽,可提供一个快速、全面的 RF 模数信号链原型设计平台。


主要性能和优势

  • 支持 XCZU28DR-2FFVG1517E RFSoC 的 Zynq UltraScale+ RFSoC ZCU111 评估板
  • DDR4 组件 — 4GB、64 位、2666 MT/s、连接至可编程逻辑 (PL)
  • DDR4 SODIMM — 4GB、64 位、2400 MT/s、连接至处理器子系统 (PS)
  • 联动 SFP28 模块支持多达 4 个 SFP/SFP+/zSFP+/SFP28 模块
  • USB3、DisplayPort 和 SATA
  • 用于 I/O 扩展的 FPGA 夹层卡 (FMC) 接口,包括 12 个 32.75 Gb/s GTY 收发器和 34 个用户定义差分 I/O 信号
  • XM500 RFMC 换衡器插件卡支持 4 个 DAC/4 个 ADC 至换衡器 4 个 DAC/4 个 ADC 至 SMA

特色 Xilinx 器件

包含 Zync UltraScale+ XCZU28DR-2FFVG1517E RFSoC

系统逻辑单元 (K) 930
内存 (Mb) 60.5
DSP Slice 4,272
33G 收发器 16
最大 I/O 引脚 371
zynq-ultrascale-plus-bk-chip

电路板特性

包含 Zync UltraScale+ XCZU28DR-2FFVG1517E RFSoC

zcu111-callout_update

配置

  • 板上 JTAG 配置电路通过 USB 实现配置
  • JTAG 头与 Xilinx 下载电缆一起使用,如平台电缆 USB 3/2
  • 双路 Quad-SPI 闪存
  • 可从 microSD 卡启动

存储器

  • 速率为 2400 Mt/s 的 PS 4GB DDR4 64 位 SODIMM
  • 速率为 2666 MT/s 的 PL 4GB DDR4 64 位组件(4 个 512 Mb x 16)
  • 双 2Gb Quad SPI 闪存
  • SD 卡槽

通信与网络

  • RGMII 的 10、100 或 1000 Mb/s 通信
  • 4x SFP28(SFP、SFP+、zSFP、zSFP+)模块
  • UART 至 USB 的桥接器
  • RJ45 以太网接插件
  • SATA (1 x GTR)

显示

  • VESA DisplayPort 1.2 数据源专用控制器在 1.62 Gb/s、2.70 Gb/s 或 5.40 Gb/s 下支持达两个通道的主链路数据
  • 8x GPIO 用户 LED

扩展连接器

  • FMC-HPC(部分填充) 连接器(12 个 GTY 收发器,68 个单端或 34 个差分( 和 )用户定义信号)
  • 2x PMOD 数据头
  • RFMC DAC/ADC 插件卡接口

时钟技术

  • 可编程时钟
  • 系统时钟、用户时钟、RF 数据转换器时钟
  • SMA MGT 输入时钟

控制 & I/O

  • 5X 方向按钮
  • 8X DIP 开关
  • PMBUS 及系统控制器
  • USB2/3 (1 GTR)

功耗

  • 12V 插墙式适配器或 ATX

特色 Xilinx 器件

包含 Zync UltraScale+ XCZU28DR-2FFVG1517E RFSoC

系统逻辑单元 (K) 930
内存 (Mb) 60.5
DSP Slice 4,272
33G 收发器 16
最大 I/O 引脚 371
zynq-ultrascale-plus-bk-chip

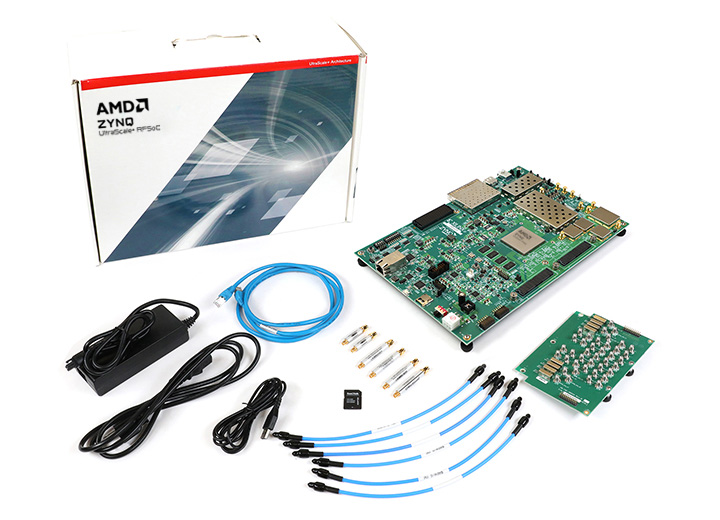

内含物件

ZCU111 评估板

XM500 RFMC 换衡器插件卡

电源电线和适配器

6 x SMA 电缆

6 个滤波器

两个 2500 Mhz 低通、两个 1300 MHz 低通、两个 3000-4300 MHz 带通

访问一整套 Vivado® Design Suite: System Edition

节点锁定及器件锁定至 XCZU28DR RFSoC

以太网电缆

USB Micro 电缆

SD 卡

Filter Documentation

步骤 1:开发板修订

步骤 2 :工具修订

步骤 3: 显示文档

点击更新搜索结果表

设计工具

名称 说明 许可证类型
Vivado Design Suite: System Edition Xilinx Vivado® Design Suite 是一款以 IP 核及系统为中心的设计环境,这一全新构建的环境具有革新意义,能够显著加速全面可编程型器件的设计效率。 节点锁定及器件锁定至 XCZU28DR RFSoC,支持 1 年更新
Xilinx SDK 针对 Xilinx 平台提供全面的嵌入式软件开发及调试工具套件. 免费
PetaLinux 工具 请为 Xilinx 平台配置、构建和部署 Linux 操作系统. 免费

IP 核

名称 描述 许可证类型
存储接口生成器 (MIG) 存储器接口发生器 (MIG) 是一款用于为赛灵思 FPGA 生成存储器控制器和接口的免费软件工具。 免费 IP

其他工具、IP 和资源

名称 产品类别 项目 描述
Vivado 开发板支持 (VBS) 文件
开发板支持文件 Zip 使 zcu111 板在 Vivado 2018.2 中可选的文件
红帽公司 ( Red Hat ) 操作系统 Fedora Fedora-20 用于 UltraScale TRD
开源 软件工具 TeraTerm 众多终端仿真器之一,用于实现PC与评估套件的串行连接。
