Versal Prime 系列 VMK180 评估套件

概述

目前,Xilinx 提供 EK-VMK180-G-ED。这款评估套件禁用了加密功能 (ED) ,不支持以下特性:

  • Arm® v8 加密扩展
  • 加密加速器
  • 安全启动

产品描述

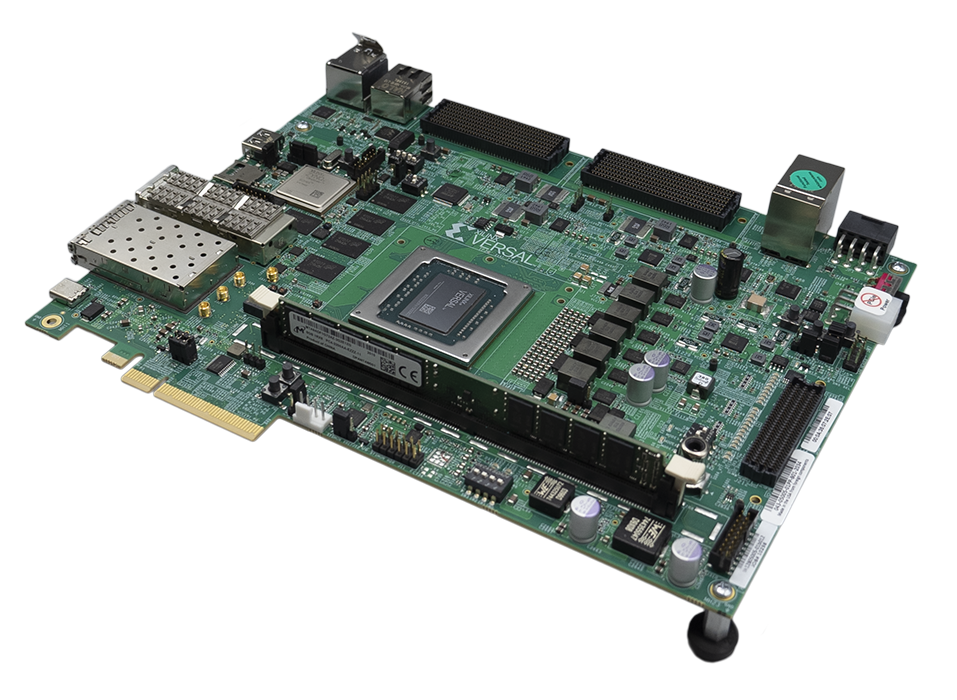

Versal™ Prime 系列 VMK180 评估套件使用全球首款自适应计算加速平台 (ACAP) ,支持应用开发的快速启动。

VMK180 评估板支持 Versal Prime 系列 VM1802 器件,其将软件可编程芯片基础架构与世界级计算引擎以及一系列连接选项相结合,可在广泛的市场中加速各种工作负载。

VMK180 套件非常适合需要性能和灵活性的各种应用开发,如:

  • 数据中心网络与存储加速
  • SmartNIC
  • 5G xHaul
  • Nx100G 以太网与 OTN 网络
  • 通信测试设备

主要特性与优势

评估 Versal Prime 系列功能

  • 搭载 Versal ACAP VM1802 量产芯片
  • 利用预构建的系统基础架构,通过可编程片上网络 (NoC) 和集成外壳,快速构建差异化的硬件/软件系统

广泛的连接选项,可实现快速应用开发

  • PCIe® Gen4 接口,适用于需要高性能计算的市场
  • HDMI,面向视频处理应用
  • SFP28 及 QSFP28 光学接口和适用于网络的 RJ-45 以太网端口
  • DDR4 和 LPDDR4 内存接口
  • FMC 扩展连接器,支持多种可选的插件卡,包括相机传感器和显示器

协同优化的工具和调试方法

  • Vivado® Design Suite、Vitis™ 统一软件平台

关于 Xilinx 器件

包含 Versal VM1802 ACAP

DSP 引擎 1,968
系统逻辑单元 (K) 1,968
LUT 数 899,840
应用处理单元 双核 Arm® Cortex®-A72
实时处理单元 双核 Arm Cortex-R5F
最大 I/O 引脚数 770
可编程 NoC 端口 28
集成型内存控制器 4
versal-chip
规格

开发板特性

包含 Versal™ VM1802 ACAP

Versal VM1802 ACAP
开发板规格
长度 7.477 in
高度 9.5 in
PCB 厚度 (+/-8%) 0.066 in
工作环境温度 0°C ~ +45°C
存储环境温度 -25°C~ +60°C
配置
JTAG
QSPI
Micro SD
存储器
DDR4 DIMM 8 GB
LPDDR4 组件 8GB (4x16Gb)
Micro SD 插座 16 GB
控制 I/O
用户按钮 6
DIP 开关 4
用户 LED 4
SYSMON
系统控制器
PMBUS
扩展连接器
VITA 57.4 FMC+(每个接插件 12 个 GTY) 2
PCIe® Gen4 x8 1
通信与网络
UART - USB 桥接器 1
CAN-FD 插头 1
RJ-45 三速以太网接插件 3
SFP28 2
QSFP28 1
显示
HDMI 视频输出 1
HDMI 视频输入 1
时钟
可编程 DDR4 DIMM 1
可编程 LPDDR4 组件 2
PCIe 参考时钟 1
HDMI 1
可编程 zSFP 1
可编程 HSDP 1
可编程 1588 eCPRI 4
可编程系统控制器 1
功耗
180V (12V) 电源
上电复位
附件

盒内组件

包含 Versal™ VM1802 ACAP

vmk180-whats-inside
技术文档
Default Default 标题 文件类型 日期
开始设计

请按照以下步骤运行基于 VMK180 的预置示例设计

步骤 1 设置 VMK180 之前

  • 使用终端接口,如 tera termputty 连接至 UART,并启动 VMK180 开发板。请在启动设计前下载您的选项。

步骤 2 准备 micro SD 卡 (Versal)

  • 板级支持软件包 (BSP) 包含预置的启动加载程序、系统映像和比特流。下载 PetaLinux BSP,准备 micro SD 卡。

步骤 3 运行实例设计
