Versal Premium VP1902 器件
Versal Premium VP1902 自适应 SoC 是创新采用片上标量处理子系统的仿真级器件，可为软硬件固件开发及系统初始化提供各类控制和激励生成使用模式。
卓越的容量1 和连接
- 2 倍2 容量，具有 1850 万个逻辑单元*
- 2 倍3 I/O 带宽，用于芯片到芯片接口*
- 2.3 倍4 收发器带宽，支持 112G PAM-4*
针对仿真和原型设计进行了优化
- 系统级性能提升高达 2 倍5*
- Versal™ 架构可带来高达 8 倍6 的调试性能
- 可扩展，支持 60B+7 门电路设计
全面的工具和 IP
- 与 Vivado™ Design Suite 协同优化
- 针对多 SLR 设计进行优化的全新布局与布线
- 支持调试和多器件设计的 IP
*与 Virtex™ UltraScale+™ VU19P FPGA 相关
助力仿真和原型设计技术发展
在虚拟环境中验证突破性技术
了解 Versal Premium VP1902 自适应 SoC 如何推动新技术的进步，并帮助突破可能的界限。
引领创新
利用经过验证的技术从容进行仿真
了解超过 17 年的仿真类器件设计经验如何帮助芯片制造商将新一代 ASIC 和 SoC 设计以及其所支持的变革性技术快速推向市场。
提供突破性硬件
利用超大自适应 SoC1
了解 Versal Premium VP1902 自适应 SoC 如何通过极高的容量和连接实现可扩展性，增强可布线性和低时延，并加速设计迭代。

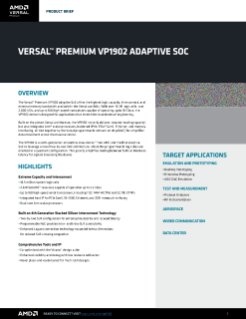

Versal Premium VP1902 产品简介
在 Versal 产品组合中，Versal Premium VP1902 自适应 SoC 提供了卓越的逻辑容量、互连能力和外部内存带宽。
应用
为了设计未来的 ASIC 和 SoC，工程师需要能够适应各类需求的仿真和原型设计系统。凭借超大的容量1 和两倍于上一代器件3 的连接能力，VP1902 非常适合用于打造各类仿真和原型设计系统，无论是单器件桌面原型设计系统还是领先电子设计自动化 (EDA) 厂商开发的大规模仿真平台，皆可轻松胜任。
立即体验
利用该套件提供的经过验证的硬件、软件支持、工具、设计示例和文档，快速启动您的设计周期，并实现快速上市。
通过 Versal Premium 系列 VPK180 评估套件启动原型设计
立即通过支持 VP1802 器件的 VPK180 评估套件启动 Versal Premium 系列的功能评估。该平台功耗优化的硬化内核，非常适合开发复杂的计算和网络应用。利用该套件提供的经过验证的硬件、软件支持、工具、设计示例和文档，快速启动您的设计周期，并实现快速上市。
资源

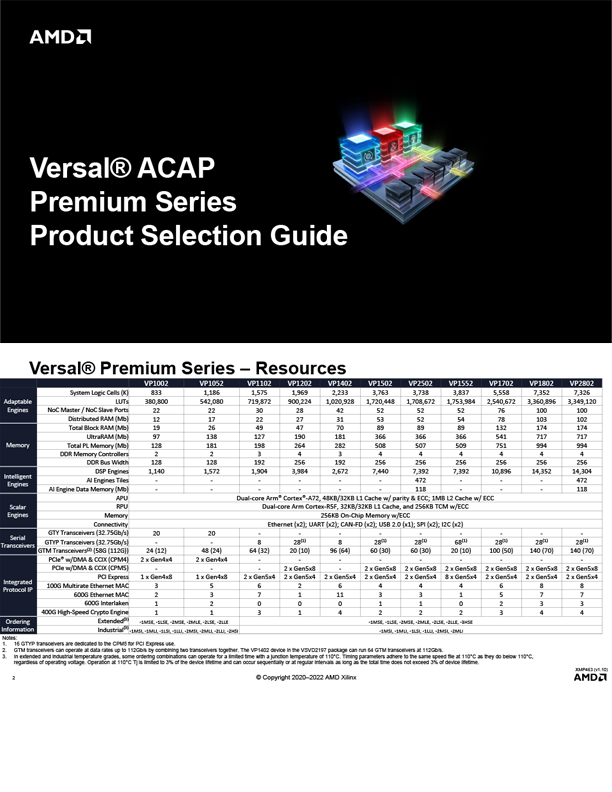

Versal Premium 系列产品选型指南
联系销售人员
我们的销售团队将会根据您的具体需求帮助您做出最适合的技术决策。
附注
- N/A
- 基于 AMD 在 2023 年 5 月进行的内部分析，比较 Versal Premium VP1902 器件与 Virtex UltraScale+ VU19P 器件的系统逻辑单元数量。(VER-001)
- 基于 AMD 实验室测试，使用 A6865 封装来仿真 AMD Versal Premium VP1902 器件的 XPIO 数据速率性能，并与 AMD Virtex UltraScale+ VU19P FPGA 的公布数据速率进行了对比。实际结果会有所不同。(VER-003)
- 基于 AMD 实验室在 2023 年 5 月对 Versal Premium VP1902 器件 B6865 封装与 Virtex UltraScale+ VU19P 器件 B3824 封装的总收发器带宽的计算，假设 GTY/GTYP 以 32G 运行、GTM 以 56G 运行。(VER-005)
- 基于 AMD 2023 年 5 月的内部系统时钟性能分析，通过一系列不同尺寸的设计方案对 Versal Premium VP1902 器件和 Virtex UltraScale+ VU19P 器件进行了比较。(VER-006)
- 基于 AMD 在 2023 年 5 月进行的内部分析，比较了 AMD Versal 自适应 SoC CFI 接口与 AMD Virtex UltraScale+ FPGA ICAP 接口的回读/写回性能。实际性能会有所不同。(VER-004)
- 基于 AMD 实验室在 2023 年 5 月进行的预测，与上一代 Virtex UltraScale+ VU19P FPGA 仿真和原型设计平台相比，实现了 2 倍的容量增长。(VER-007)
- 基于 AMD 2023 年 5 月的内部分析。(VER-009)
