Avnet MiniZed

  • 价格: $89
  • 产品编号: AES-MINIZED-7Z007-G
  • 器件支持:
  • 供应商: Avnet
  • Premier Alliance Member
简介

产品描述

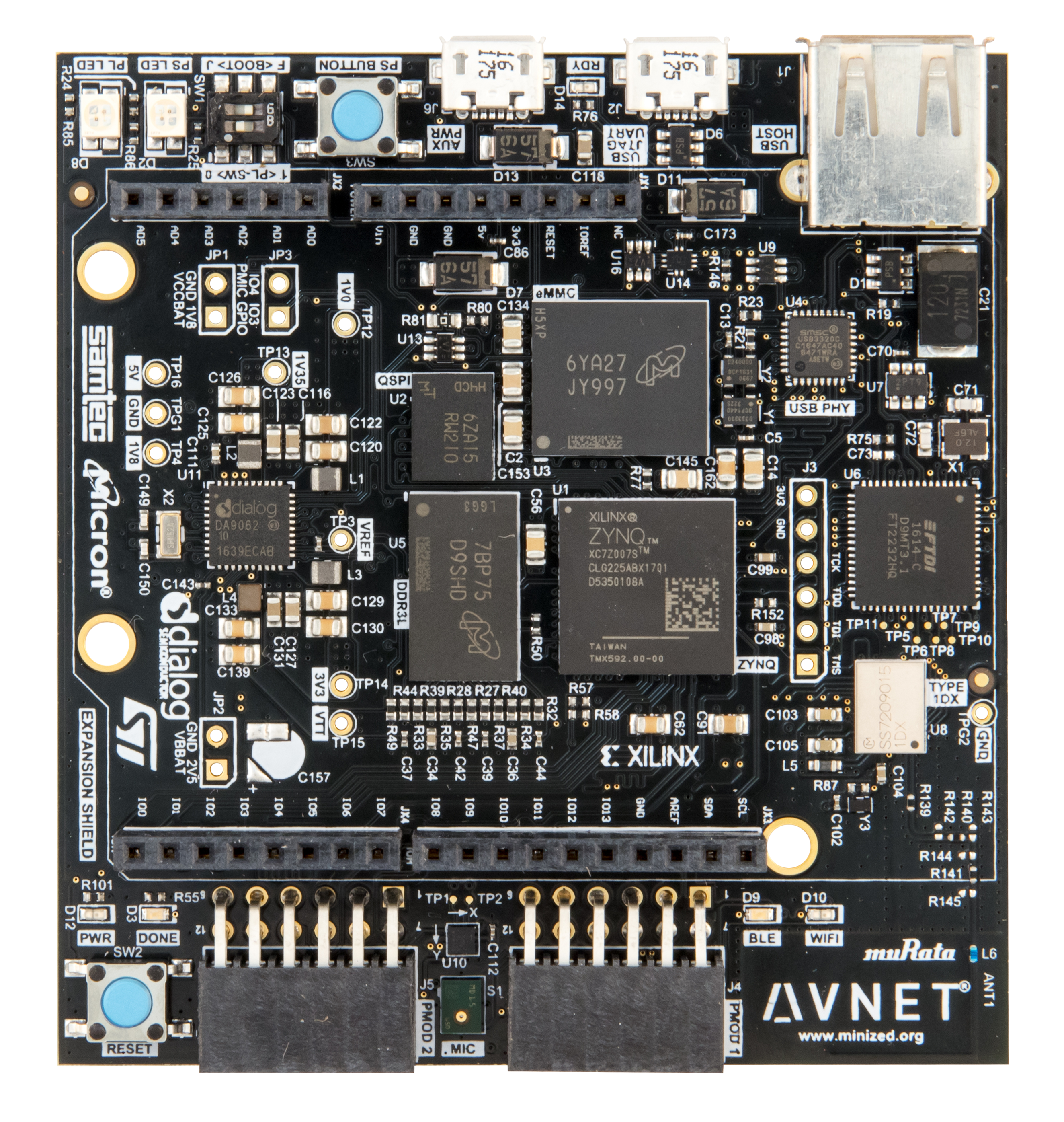

MiniZed™ 是一款单核 Zynq 7Z007S 开发板。该紧凑型设计可通过 USB、Wi-Fi 和蓝牙进行板载连接。外设可插入 Pmod 兼容型双路连接器、Arduino 兼容型保护盾接口或 USB 2.0 主机接口中。JTAG 电路整合在 MiniZed 基板中,因此可为您准备启动和运行的膝上型电脑提供一根微型 USB 线缆。用户 LED 的一个按钮及开关允许使用物理电路板接口。

为 QSPI 闪存、DDR3L 内存以及板载 eMMC 提供 Micron 内存解决方案,而非外部 SD 卡。Murata 型 1DX 无线解决方案整合 802.11b/g/n Wi-Fi 和蓝牙 4.1,其可提供蓝牙经典低能耗 (BLE)。Dialog 的集成型电源可生成所有板载电压,而辅助电源输入则可用于为需要附加电流的设计供电。从 STMicro 来看,有一个板载动作及温度传感器和一个数字麦克风。


主要特性与优势

  • Xilinx Zynq XC7Z007S SoC
  • Micron 512 MB DDR3L、128 Mb QSPI 闪存、8GB eMMC
  • Murata Wi-Fi 802.11b/g/n
  • 用户按钮、开关、2 x OSRAM 双元素 LED
  • 板载 USB 至 JTAG 及调试 UART 电路
  • Murata 蓝牙 4.1 + EDR
  • USB 2.0 主机 (Microchip PHY)、2 x Pmod、Arduino 接口
  • Dialog 半导体 PMIC
  • ST Micro 加速计及温度传感器
  • ST Micro 数字 MEMS 麦克风

包裝內容物含配件

  • Micro USB cable
  • MiniZed 开发板
  • Xilinx SDSoC 许可证凭证
